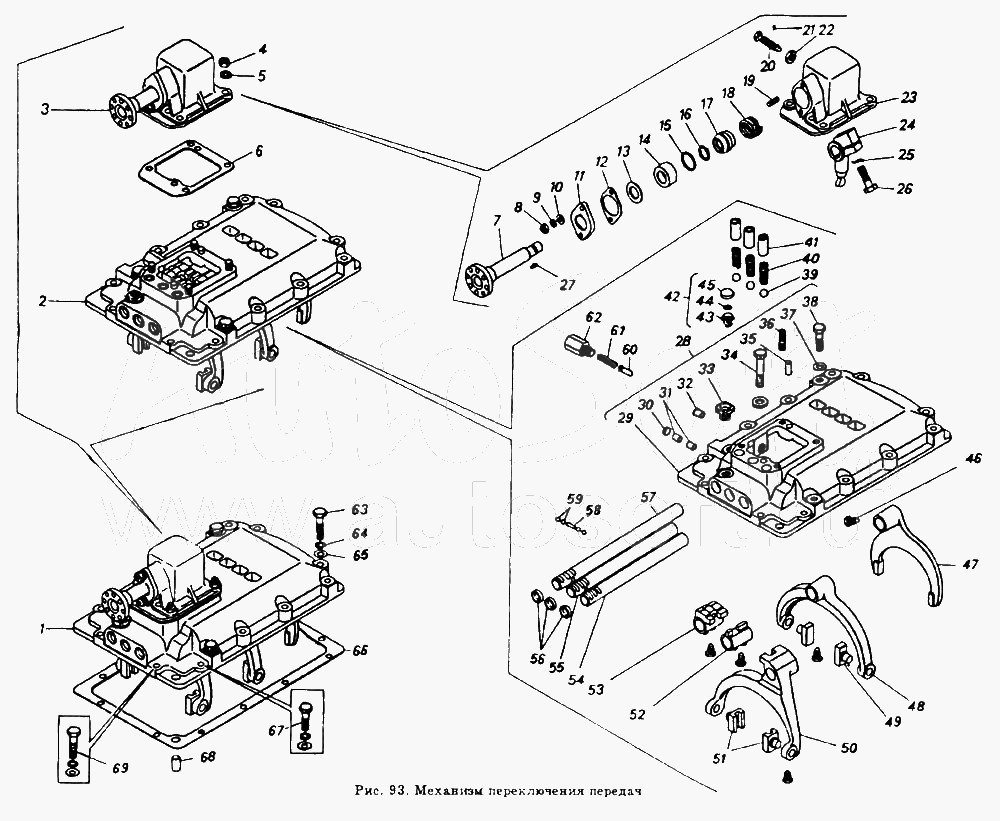

Механизм переключения передач
| Номер детали | Наименование детали | Примечание |
|---|---|---|
| 14.1702026 | Вилка переключения второй и третьей передач в сборе | |
| 14.1702031 | Вилка переключения 4-й и 5-й передач в сборе | |
| 14.1702206 | Опора рычага в сборе | |
| 258253 | Шплинт | |
| 258253 | Шплинт | |
| Шплинт -проволок а | Шплинт -проволок а | |
| Шплинт проволока | Шплинт проволока | |
| 14.1702005-10 | Механизм переключения передач в сборе | 1 |
| 14.1702010 | Механизм переключения передач в сборе | 2 |
| 14.1702200-10 | Опора рычага переключения передач в сборе | 3 |
| 1/21647/21 | Гайка М10х1,25-6Н | 4 |
| 1/05168/73 | Шайба 10 пружинная | 5 |
| 14.1702122 | Прокладка фланца верхней крышки | 6 |
| 14.1702221-10 | Шток рычага | 7 |
| 1/61008/11 | Гайка М8х1,25-6Н | 8 |
| 1/05166/73 | Шайба 8 пружинная | 9 |
| 1/05196/01 | Шайба плоская 8х17 | 10 |
| 14.1702240 | Крышка опоры рычага | 11 |
| 14.1702238 | Прокладка уплотнительная крышки опоры рычага | 12 |
| 14.1702246 | Кольцо защитное | 13 |
| 14.1702213 | Сухарь опоры штока | 14 |
| 14.1701234 | Кольцо уплотнительное | 15 |
| 864234 | Кольцо уплотнительное | 16 |
| 14.1702210 | Опора штока | 17 |
| 14.1702236 | Пружина | 18 |
| 1/35435/21 | Шпилька М8х1,25х16х25 | 19 |
| 870352 | Болт установочный М10х1,25-6gх45 | 20 |
| 870764 | Штифт 3,6х5 | 21 |
| 1/07910/11 | Гайка М10х1,25-6Н | 22 |
| 14.1702209-10 | Опора рычага переключения передач | 23 |
| 14.1702222-10 | Рычаг переключения передач | 24 |
| 870856 | Шайба замковая 12,3 | 25 |
| 870026 | Болт М12х1,25-6gх45 | 26 |
| 870812 | Шпонка сегментная 5х10х25 | 27 |
| 14.1702013 | Крышка коробки передач верхняя в сборе | 28 |
| 14.1702015 | Крышка коробки передач верхняя | 29 |
| 1/43285/01 | Заглушка чашечная 16 | 30 |
| 14.1702090 | Втулка шариков замка штока | 31 |
| 14.1702022 | Втулка | 32 |
| 853889 | Пробка транспортная | 33 |
| 870024 | Болт М10х1,25-6gх40 | 34 |
| 1/03389/26 | Штифт цилиндрический 10х25 | 35 |
| 1/35465/21 | Шпилька М10х1,25х20х30 | 36 |
| 1/26386/01 | Шайба плоская 10,6х18х2 | 37 |
| 1/13070/21 | Болт М10х1,25-6gх40 | 38 |
| 14.1702100 | Шарик | 39 |
| 14.1702106 | Пружина стопорного шарика | 40 |
| 14.1702088 | Стакан стопорного шарика механизма переключения | 41 |
| 14.1702170 | Сапун коробки передач в сборе | 42 |
| 14.1702171 | Корпус сапуна | 43 |
| 14.1702173 | Сетка сапуна | 44 |
| 14.1702172 | Колпак | 45 |
| 14.1702025 | Винт установочный | 46 |
| 14.1702024 | Вилка переключения 1-й передачи и передачи заднего хода | 47 |
| 14.1702027 | Вилка переключения 2-й и 3-й передач | 48 |
| 14.1702029 | Сухарь вилки переключения второй и третьей передач | 49 |
| 14.1702033 | Вилка переключения 4-ой и 5-ой передачи | 50 |
| 14.1702035 | Сухарь вилки переключения 4-й и 5-й передач | 51 |
| 14.1702028 | Головка штока вилки переключения второй и третьей передач | 52 |
| 14.1702053 | Головка штока вилки переключения первой передачи и заднего хода | 53 |
| 14.1702074 | Шток вилки переключения четвертой и пятой передач | 54 |
| 14.1702064 | Шток вилки переключения второй и третьей передач | 55 |
| 1/43289/01 | Заглушка 25 | 56 |
| 14.1702060 | Шток вилки переключения первой передачи и заднего хода | 57 |
| 870760 | Штифт 5х19,5 | 58 |
| 864723 | Шарик Б IV 9,525Н | 59 |
| 14.1702129 | Предохранитель включения первой передачи и заднего хода | 60 |
| 14.1702127 | Пружина предохранителя включения первой передачи и заднего хода | 61 |
| 14.1702132 | Стакан пружины предохранителя включения первой передачи и заднего хода | 62 |
| 1/12880/21 | Болт М10х1,25-6gх60 | 63 |
| 1/05168/73 | Шайба 10 пружинная | 64 |
| 1/26386/01 | Шайба плоская 10,6х18х2 | 65 |
| 14.1702014 | Прокладка верхней крышки коробки передач | 66 |
| 870024 | Болт М10х1,25-6gх40 | 67 |
| 14.1702184 | Штифт установочный | 68 |
| 1/13070/21 | Болт М10х1,25-6gх40 | 69 |
