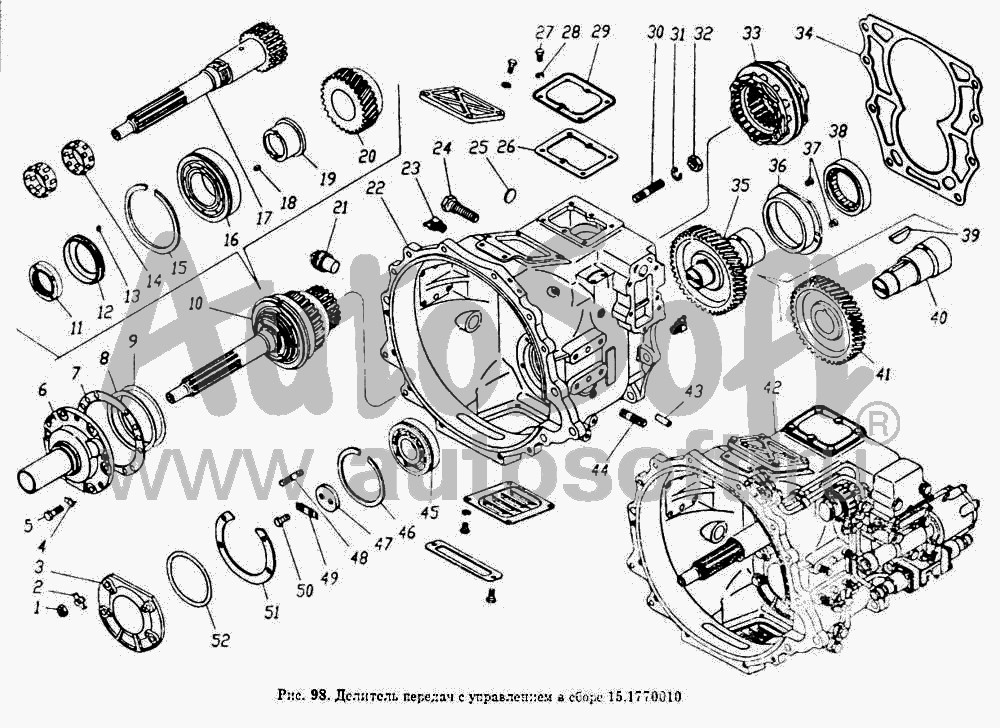

Делитель передач с управлением в сборе
| Номер детали | Наименование детали | Примечание |
|---|---|---|
| 14.1701170 | Пружина фиксатора синхронизатора | |
| 15.1770032 | Картер | |
| 15.1770174 | Каретка синхронизатора | |
| 15.1770176 | Кольцо фрикционное | |
| 15.1770178 | Палец блокирующий | |
| 15.1770182 | Палец фиксирующий | |
| 864711 | Шарик-фиксатор БV7.938 мм | |
| 1/61015/11 | Гайка М12х1,25-6Н | 1 |
| 870856 | Шайба замковая 12,3 | 2 |
| 15.1770244 | Крышка переднего подшипника промежуточного вала | 3 |
| 870851 | Шайба замковая 10 | 4 |
| 1/13069/21 | Болт М10х1,25-6gх30 | 5 |
| 14.1701039 | Крышка подшипника первичного вала в сборе | 6 |
| 14.1701042 | Прокладка крышки первичного вала | 7 |
| 14.1701035 | Прокладка регулировочная | 8 |
| 14.1701036 | Прокладка регулировочная | 9 |
| 15.1770040 | Вал первичный в сборе | 10 |
| 870512 | Гайка специальная М52х2-Л-6Н | 11 |
| 15.1770092 | Кольцо маслонагнетающее первичного вала | 12 |
| 870767 | Штифт 4х12 | 13 |
| 15.1770064-01 | Подшипник роликовый радиальный в сборе | 14 |
| 664913Е | Подшипник роликовый радиальный с длинными цилиндрическими роликами двухрядный без колец | 14 |
| 14.1701034 | Кольцо стопорное | 15 |
| 15.1770084-01 | Подшипник шариковый | 16 |
| 170314Л | Подшипник шариковый радиальный однорядный ГОСТ 520-89 | 16 |
| 15-1770044 | Вал первичный делителя | 17 |
| 870801 | Шпонка призматическая 6х8х13 | 18 |
| 15.1770086 | Втулка заднего подшипника первичного вала | 19 |
| 15-1770050 | Шестерня в сборе | 20 |
| 14.1701306 | Пробка сливная с магнитом в сборе | 21 |
| 15.1770030 | Картер делителя передач со втулками в сборе | 22 |
| 870840 | Масленка КГ/8" 45 (45916751064) | 23 |
| 14.1701350 | Рым-болт | 24 |
| 1/01592/06 | Заглушка 28 | 25 |
| 15.1770038 | Крышка люка картера делителя передач | 26 |
| 1/60432/21 | Болт М8-6gх16 | 27 |
| 1/05166/73 | Шайба 8 пружинная | 28 |
| 15.1770036 | Крышка люка картера делителя передач | 29 |
| 1/18006/31 | Шпилька картера М16х1,5х22х45 | 30 |
| 1/05172/77 | Шайба 16 пружинная | 31 |
| 1/21641/21 | Гайка М16х1,5-6Н | 32 |
| 15-1770160 | Синхронизатор делителя передач в сборе | 33 |
| 15.1770034 | Прокладка картера делителя передач | 34 |
| 15.1770210 | Вал промежуточный в сборе | 35 |
| 15.1770256 | Гнездо заднего подшипника промежуточного вала | 36 |
| 1/33013/01 | Винт М6-6gх16 | 37 |
| 15.1770254 | Подшипник роликовый | 38 |
| 292213К1М | Подшипник роликовый | 38 |
| 870823 | Шпонка сегментная 10х17х55 | 39 |
| 15-1770214 | Вал промежуточный делителя передач | 40 |
| 15-1770216 | Шестерня промежуточного вала | 41 |
| 15.1770010 | Делитель передач с управлением в сборе | 42 |
| 1/04830/11 | Штифт 12х35 | 43 |
| 1/18004/21 | Шпилька М16х1,5х22х35 | 44 |
| 15.1770234-01 | Подшипник | 45 |
| 15.1770236 | Кольцо упорное переднего подшипника | 46 |
| 15.1770238 | Шайба упорная | 47 |
| 1/35301/21 | Шпилька М12х1,25х18х30 | 48 |
| 15.1770239 | Планка стопорная | 49 |
| 1/55404/33 | Болт М12х1,25-6gх30 | 50 |
| 15.1770248 | Прокладка крышки переднего подшипника промежуточного вала | 51 |
| 15.1770246 | Кольцо уплотнительное крышки подшипника | 52 |
