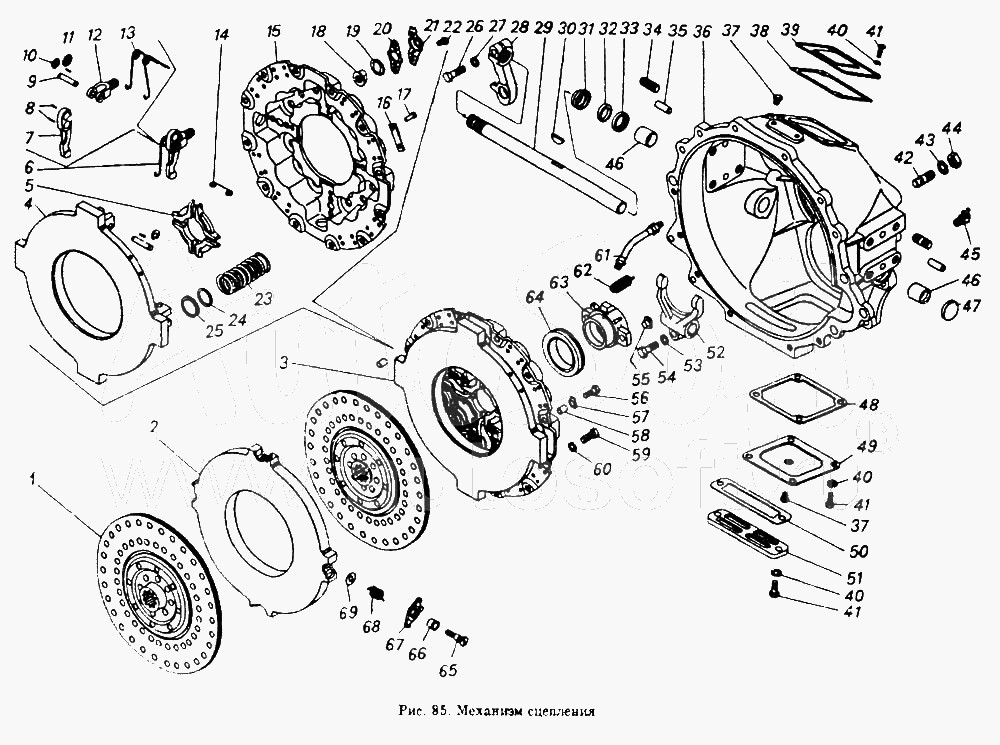

Механизм сцепления
| Номер детали | Наименование детали | Примечание |
|---|---|---|
| 1/05328/03 | Заклепка 4х12 | |
| 1/05329/03 | Заклепка 4х14 | |
| 1/30177/01 | Заклепка 8х28 | |
| 14.1600010 | Сцепление в сборе | |
| 14.1601008-20 | Картер сцепления с крышками в сборе | |
| 14.1601008-40 | Картер сцепления с крышками в сборе | |
| 14.1601010-10 | Картер сцепления в сборе | |
| 14.1601018 | Крышка картера сцепления | |
| 14.1601030 | Крышка картера сцепления верхняя | |
| 14.1601092 | Диск ведущий средний в сборе | |
| 14.1601122 | Кожух с балансировочными пластинами в сборе | |
| 14.1601131 | Диск в сборе | |
| 14.1601132 | Диск с кольцами в сборе | |
| 14.1601133 | Диск | |
| 14.1601138 | Накладка | |
| 14.1601142 | Ступица ведомого диска | |
| 14.1601143 | Кольцо | |
| 14.1601150 | Пружина | |
| 14.1601153 | Диск | |
| 14.1601161 | Обойма пружин | |
| 14.1601180 | Муфта выключения сцепления в сборе | |
| 14.1601232 | Шланг смазывания | |
| 14.1601237 | Вкладыш | |
| 14.1601239 | Кольцо ниппеля | |
| 14.1601318-10 | Пластина балансировочная | |
| 14.1601318-20 | Пластина балансировочная | |
| 253570 | Заклепка 5х12 | |
| 255885 | Заклепка 4х9 | |
| 862506-10 | Заклепка | |
| 870964 | Ниппель шланга задний | |
| 870965 | Ниппель шланга передний | |
| 870966 | Ниппель | |
| 14.1601130 | Диск ведомый в сборе | 1 |
| 14.1601094 | Диск ведущий средний | 2 |
| 14.1601090-10 | Диск нажимной в сборе | 3 |
| 14.1601093 | Диск нажимной | 4 |
| 14.1601120 | Кольцо упорное | 5 |
| 14.1601086 | Рычаг оттяжной в сборе | 6 |
| 14.1601095 | Рычаг оттяжной нажимного диска | 7 |
| 14.1601270 | Ролик 2х11,8 игольчатый | 8 |
| 14.1601113 | Ось рычага нажимного диска | 9 |
| 1/10880/76 | Шайба стопорная 9х18,5х1,1 | 10 |
| 14.1601096 | Шайба | 11 |
| 14.1601108 | Вилка рычага нажимного диска | 12 |
| 14.1601273 | Пружина упорного кольца | 13 |
| 14.1601275 | Петля пружины | 14 |
| 14.1601125 | Кожух | 15 |
| 14.1601318 | Пластина балансировочная | 16 |
| 1/05327/03 | Заклепка | 17 |
| 14.1601109 | Гайка регулировочная | 18 |
| 870865 | Шайба стопорная 21х37х1,2 | 19 |
| 14.1601110 | Пластина опорная регулировочной гайки | 20 |
| 14.1601111 | Пластина запорная | 21 |
| 1/60430/21 | Болт М8-6gх12 | 22 |
| 14.1601115-10 | Пружина нажимная | 23 |
| 14.1601118 | Шайба теплоизолирующая | 24 |
| 14.1601117 | Шайба подкладки | 25 |
| 1/13070/21 | Болт М10х1,25-6gх40 | 26 |
| 1/05168/73 | Шайба 10 пружинная | 27 |
| 14.1601217 | Рычаг вала вилки выключения сцепления | 28 |
| 14.1601215 | Вал вилки выключения сцепления | 29 |
| 870813 | Шпонка сегментная 6х9х22 | 30 |
| 14.1601240 | Крышка сальника вала выключения сцепления | 31 |
| 14.1601244 | Кольцо сальника ГОСТ 6308-71 | 32 |
| 14.1601242 | Кольцо уплотнительное сальника | 33 |
| 1/18004/31 | Шпилька М16х1,5х22х35 | 34 |
| 1/04830/11 | Штифт 12х35 | 35 |
| 14.1601015-10 | Картер | 36 |
| 262542 | Пробка КГ1/4" | 37 |
| 14.1601038 | Прокладка крышки | 38 |
| 14.1601030-10 | Крышка смотрового люка верхняя | 39 |
| 1/05166/73 | Шайба 8 пружинная | 40 |
| 1/60436/21 | Болт М8-6gх25 | 41 |
| 1/18006/31 | Шпилька картера М16х1,5х22х45 | 42 |
| 1/05172/77 | Шайба 16 пружинная | 43 |
| 1/21641/11 | Гайка М16х1,5-6Н | 44 |
| 870840 | Масленка КГ/8" 45 (45916751064) | 45 |
| 14.1601216 | Втулка вала вилки сцепления | 46 |
| 870833 | Заглушка 43 | 47 |
| 14.1601026 | Прокладка крышки | 48 |
| 14.1601022-30 | Крышка смотрового люка нижняя | 49 |
| 14.1601025 | Прокладка передняя | 50 |
| 14.1601018-10 | Крышка люка передняя | 51 |
| 14.1601203 | Вилка выключения сцепления | 52 |
| 1/05168/73 | Шайба 10 пружинная | 53 |
| 1/59709/21 | Болт М10х1,25-6gх35 | 54 |
| 14.1601187 | Сухарь муфты | 55 |
| 870010 | Болт М8-6gх27 | 56 |
| 870866 | Шайба стопорная | 57 |
| 14.1601284 | Втулка установочная | 58 |
| 870012 | Болт М10х1,25-6gх30 | 59 |
| 1/05168/73 | Шайба 10 пружинная | 60 |
| 14.1601230 | Шланг смазки муфты выключения сцепления | 61 |
| 14.1601188 | Пружина муфты выключения сцепления | 62 |
| 14.1601185 | Муфта выключения сцепления | 63 |
| 14.1601196-01 | Подшипник | 64 |
| 280114СА | Подшипник | 64 |
| 14.1601306 | Ось отжимного рычага | 65 |
| 14.1601310 | Втулка отжимного рычага | 66 |
| 14.1601300 | Рычаг отжимной | 67 |
| 14.1601314 | Пружина отжимного рычага | 68 |
| 870870 | Шайба стопорная 10,5х26х1,95 | 69 |
