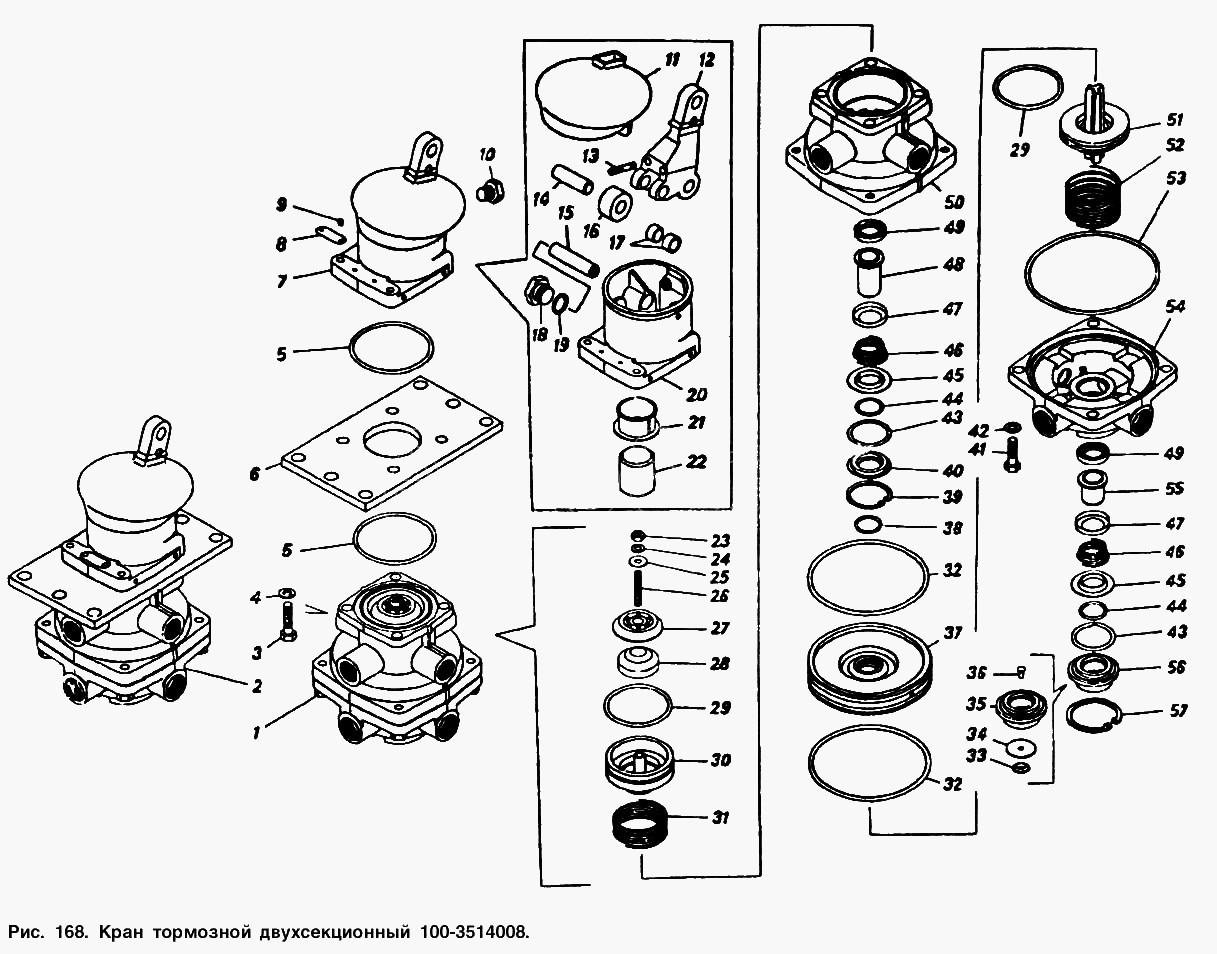

Кран тормозной двухсекционный
| Номер детали | Наименование детали | Примечание |
|---|---|---|
| 100-3514071 | Корпус в сборе | |
| 100-3514080-01 | Оболочка защитная | |
| 100-3514010 | Кран в сборе | 1 |
| 100-3514008 | Кран двухсекционный с рычагом в сборе | 2 |
| 201460 | Болт М8-6gх30 | 3 |
| 305890 | Шайба 8 пружинная | 4 |
| 100-3514013 | Кольцо прокладочное | 5 |
| 100-3514012 | Плита опорная | 6 |
| 100-3514070 | Рычаг крана в сборе | 7 |
| 100-3512099 | Табличка | 8 |
| 304183 | Заклепка пустотелая | 9 |
| 100-3514015 | Винт | 10 |
| 100-3514080 | Оболочка защитная | 11 |
| 100-3514074 | Рычаг | 12 |
| 480704 | Винт | 13 |
| 484107 | Штифт | 14 |
| 100-3514076 | Ось | 15 |
| 100-3514075 | Ролик | 16 |
| 100-3514073 | Втулка | 17 |
| 100-3514078 | Пробка | 18 |
| 309792 | Кольцо уплотнительное | 19 |
| 100-3514072 | Корпус | 20 |
| 100-3514077 | Втулка | 21 |
| 100-3514079 | Толкатель | 22 |
| 250508 | Гайка М6-6Н | 23 |
| 305887 | Шайба 6 пружинная | 24 |
| 305893 | Шайба 6 плоская | 25 |
| 302200 | Винт | 26 |
| 100-3514056 | Тарелка пружины | 27 |
| 100-3514055 | Элемент уравновешивающий | 28 |
| 100-3514035 | Кольцо | 29 |
| 100-3514052 | Поршень верхний | 30 |
| 100-3514050 | Пружина | 31 |
| 100-3514033 | Кольцо | 32 |
| 100-3514047 | Шайба | 33 |
| 100-3514046 | Клапан | 34 |
| 100-3514045 | Корпус | 35 |
| 100-3514048 | Заклепка | 36 |
| 100-3514032-01 | Поршень большой | 37 |
| 100-3514028 | Кольцо | 38 |
| 489306 | Кольцо упорное | 39 |
| 100-3514030 | Обойма | 40 |
| 201458 | Болт М8-6gх25 | 41 |
| 305890 | Шайба 8 пружинная | 42 |
| 100-3536029 | Кольцо | 43 |
| 100-3513028 | Кольцо | 44 |
| 100-3514027 | Кольцо опорное | 45 |
| 100-3514026 | Пружина | 46 |
| 100-3514024 | Колпачок | 47 |
| 100-3514022 | Корпус клапана | 48 |
| 100-3514023 | Кольцо | 49 |
| 100-3514020 | Корпус верхний | 50 |
| 100-3514034 | Поршень малый | 51 |
| 100-3514036 | Пружина | 52 |
| 100-3514049 | Кольцо | 53 |
| 100-3514040 | Корпус нижний | 54 |
| 100-3514042 | Корпус клапана | 55 |
| 100-3514044 | Окно выпускное в сборе | 56 |
| 489310 | Кольцо упорное | 57 |
